光纖束端面光潔度

發布時間：2024/4/10 14:53:13　點擊量：

產品描述：有多種方法可以終止光纖束末端，請告訴我們您的產品應用，我們將為您提供最佳的解決方案。

產品類型：膠合光纖束（GB）、六角形熔融光纖束（HFB）、包層熔融光纖束（CFB）、纖芯熔融光纖束（MB）

1、膠合光纖束（GB）

這是一種簡單的技術，其中使用環氧樹脂粘合劑將許多光纖粘合在-起。由于單個光纖的圓形和填充效率，光纖之間存在間

隙。

典型的填充系數約為0.85。許多公司可以生產不同質量等級的光纖束。

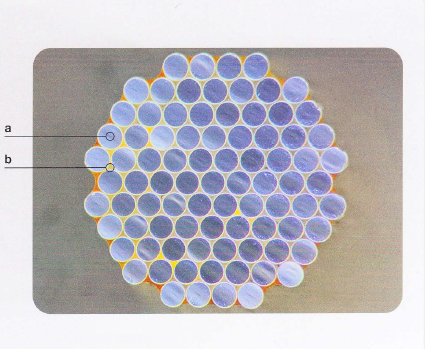

當捆綁輸出不需要最大耦合時，這是一種經濟實惠的解決方案。單個光纖由合成二氧化硅芯和摻氟二氧化硅反射包層

組成，光纖之間的間隙用環氧樹脂膠填充。

2、六角形熔融光纖束（HFB）

這項技術是在大約30年前開發出來的，目的是為了提高光纖束的填充系數。

光纖在石英管內對齊并熔融在一起。

在熔融過程中，光纖包層熔融在一起，單根光纖的形狀轉變?yōu)榱呅巍?/span>

光纖熔融后形成蜂窩狀封裝，光纖之間不存在無效間隙。

所有活動區域的典型填充因子約為0.93。

光纖束末端無膠，可以實現更好的傳輸，使光纖束更適用于惡劣的環境。

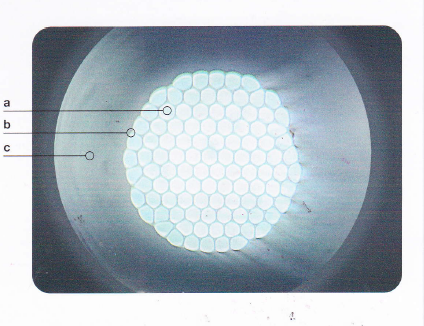

然而，任何耦合到周?chē)⒐苤械奈磳实墓舛紩?huì )被吸收，并可能導致功能永久中斷。（b）。

光纖與石英管壓在一起。

光纖形狀變?yōu)榱呅?，并以蜂窩狀結構堆積在一起，而周?chē)饫w有缺陷，光纖束的有源端偏離圓形形狀。

3、包層熔融光纖束（CFB）

對于最新的CFB光纖端部處理技術來說，周?chē)⒐艿氖褂米兊枚嘤嘁灰蝗廴诤蟮墓饫w呈六邊形并形成蜂窩狀封裝。

取消石英管使光纖束端部幾何形狀完全自由，如正角和負角以及曲率現在都是可能的。

該技術的特點決定了光纖束模式不會(huì )因束而異；周?chē)墓饫w也不變形。

未對準的光將作為熱量消散，防止光纖束損環。

在熔融過程中，光纖的形狀變?yōu)榱呅危?/span>a），并以蜂窩狀結構封裝

在一起，光纖之間沒有自由空間，周?chē)墓饫w缺陷最小化，

熔融端被空氣或聚合物。

4、纖芯熔融光纖束（MB）

比較CFB和MFB，主要區別在于MFB去除了光纖包層，并將光纖芯融合在一起形成一個整體。

沒有可以識別的單獨光纖。

這種類型的熔接光纖束具有與CFB相同的優點，但還有更多優點。

MFB提供均勻的近場光束輪廓。

MFB非常適合需要均質化的低功耗應用。

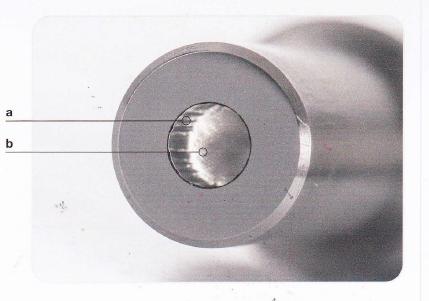

在熔合過程中，二氧化硅光纖芯形成長度約2厘米的整體結構，

而在深度處可以看到單根光纖的輪廓。
