光柵可調型CO?激光器

發布時間：2014/11/27 11:05:47　點擊量：

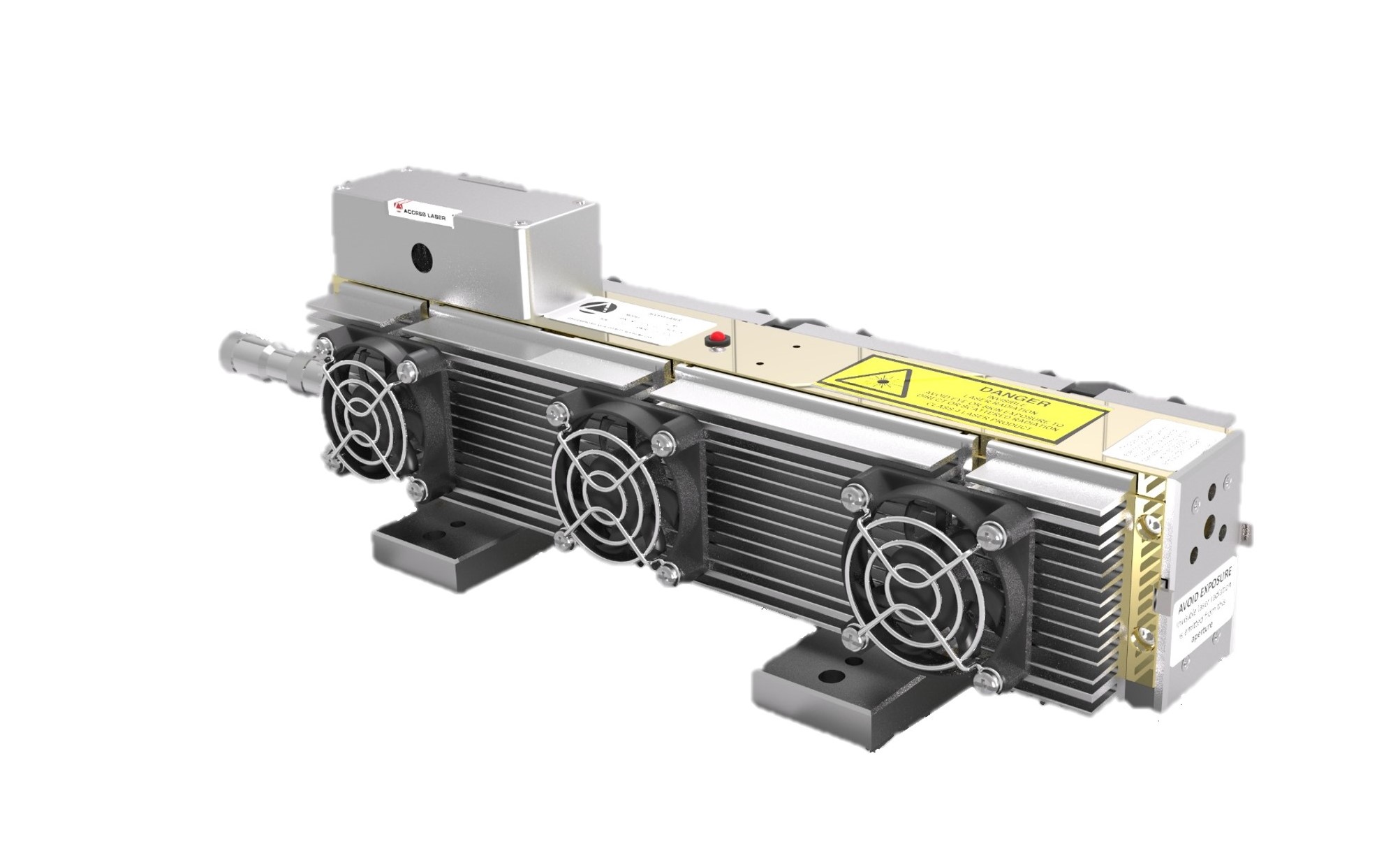

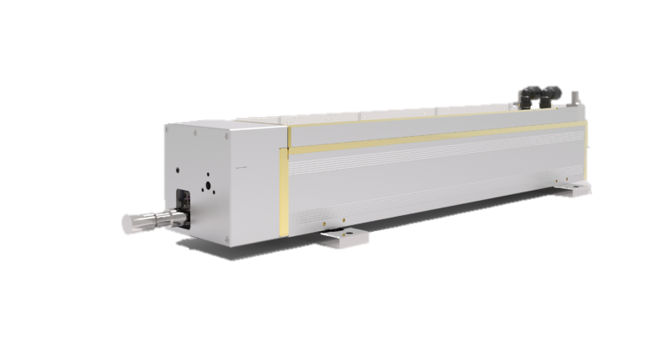

產品描述：光柵可調型CO?激光器(G系列)L4G、L5G、AL20G、AL30G、AL50G

特點：通過可調的光柵角度過濾掉所有非選定譜線，可調諧的光譜范圍更廣，達9.2-10.7微米，調諧規律性極強，且譜線相當豐富，可達60條譜線以上。連續（CW）輸出功率200mW~18W。
應用：適合對譜線數量和范圍要求較高的材料分析、制造紅外干涉測量?jì)x、氣體探測等領域、掃描近場光學顯微鏡(SNOM)的激發光源。

規格書 尺寸圖 使用說明書

產品參數：

產品型號	L4G	L5G	AL20G	AL30G	AL50G
平均功率	200mwatt(最強譜線)	1watt(最強譜線)	8watt(最強譜線)	12 watt(最強譜線)	18watt(最強譜線)
可調譜線	30	40	55	50	60
M²	＜1.2	＜1.2	＜1.2	＜1.2	＜1.2
光腰直徑	2.4mm	2.4mm	2.4mm	2.4mm	2.4mm
光腰位置	輸出鏡	輸出鏡	輸出鏡	輸出鏡	輸出鏡
全角發散角	5.5mrad	5.5mrad	5.5mrad	5.5mrad	5.5mrad
功率穩定性	±10%	±5%	±5%	±5%	±5%
波長(μm)	9.2-10.8	9.2-10.8	9.2-10.8	9.3-10.7	9.2-10.8
上升時間(μs)	200	200	200	100	200
下降時間(μs)	200	200	200	100	200
電壓	12VDC	28VDC	28VDC	36VDC	28VDC
電流	4Amp	9Amp	14Amp	16Amp	28Amp
冷卻方式	強制風冷/水冷	強制水冷	水冷	風冷/水冷	水冷
工作溫度	5-40℃	5-40℃	5-40℃	5-40℃	5-40℃
光管尺寸長×寬×高	317.5x76.2x63.5	355.6x63.5x88.9	640.6x100.1x135.1	529.3x100x159	812.8x96.5x203.2
電源尺寸長×寬×高	145x51x64	243.968.686.4	243.9×145×86.4	243.9x145x86.4	330x122x150
備注：	* L4G光管尺寸不含散熱片、水冷管或散熱風扇等體積，所有型號尺寸不含千分尺 * 以上產品可配置自動光柵可調 * AL20G、AL30G、AL50G有超脈沖及雙功能型號可選

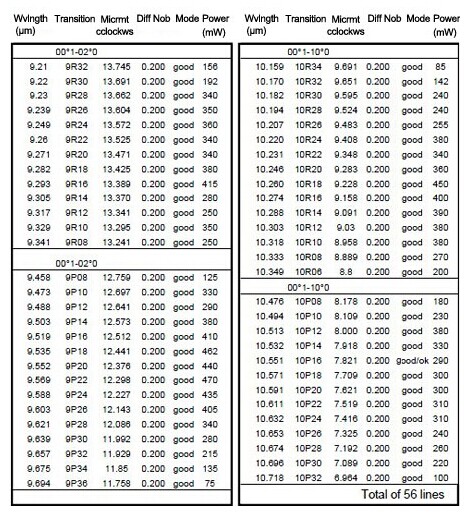

L4G譜線圖：

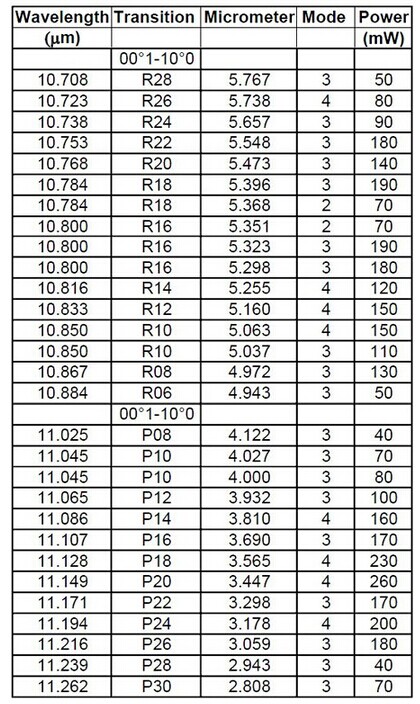

L4G-13C（填充同位素氣體¹³CO2）
