穩定型CO?激光器

發布時間：2014/12/4 11:54:32　點擊量：

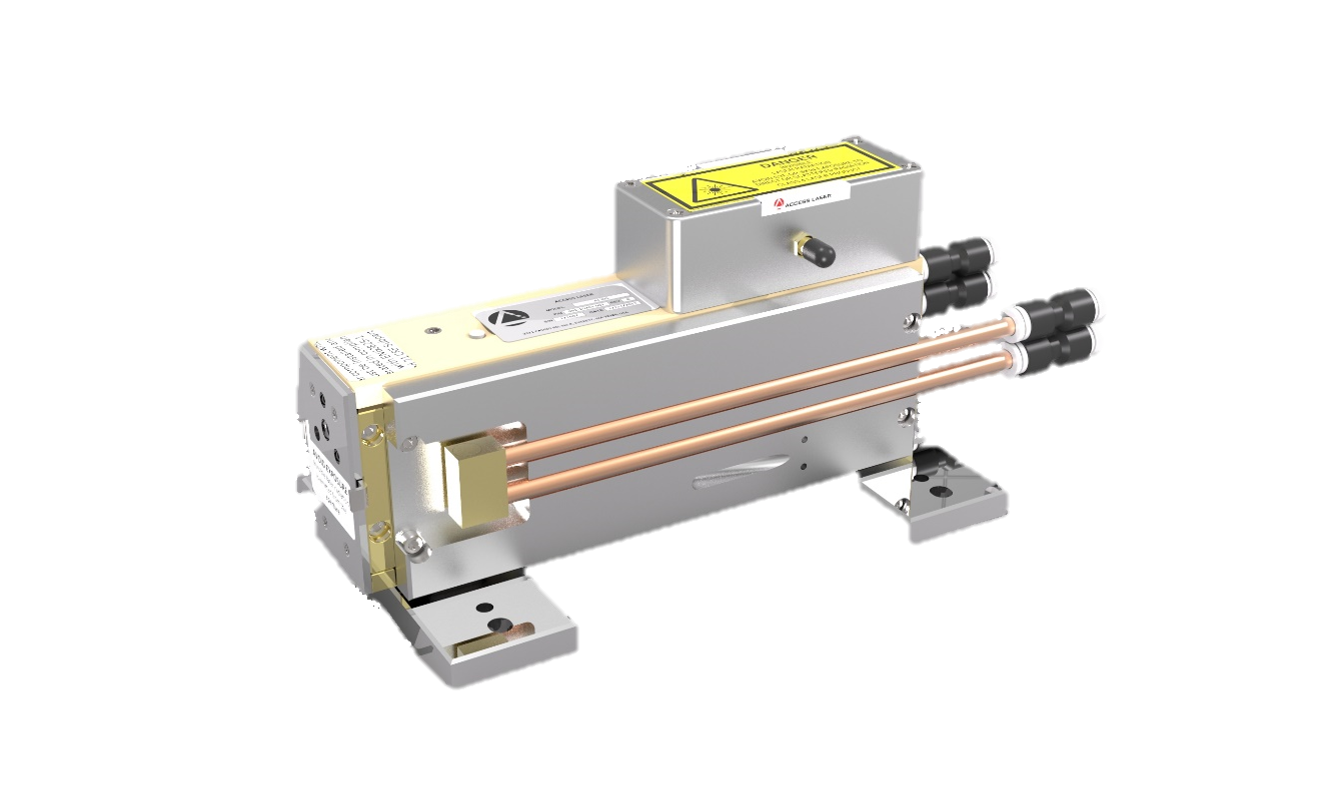

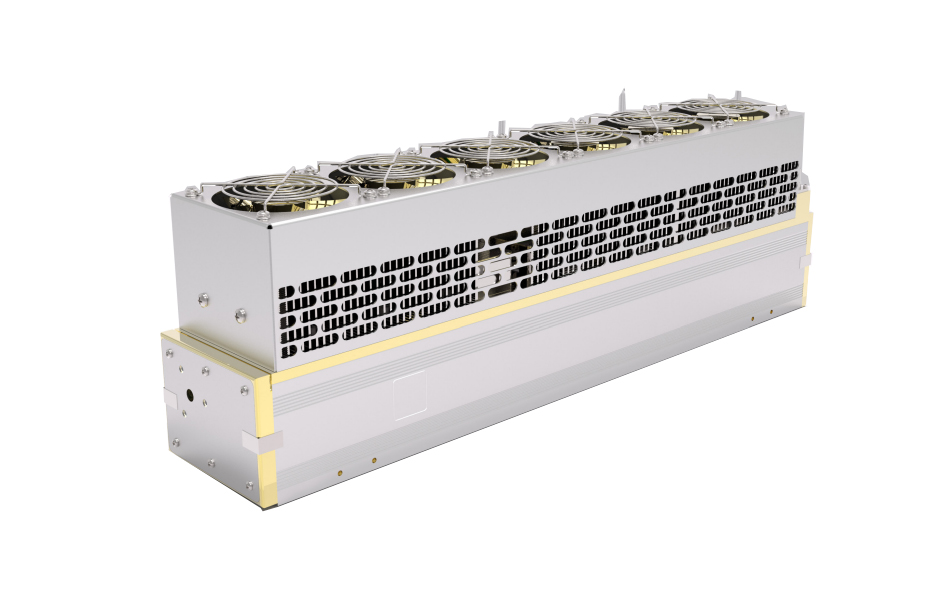

產品詳細描述: 穩定型激光器(S系列)- L3S、L4S、L5S、AL20S、AL30S、AL50S

特點：采用特殊材料做成穩腔結構，并通過控制散熱風扇或循環水的溫度來達到控制二氧化碳激光器本體溫度，可以穩定輸出所需要的譜線，功率穩定度可優于±2%。加Line Tracker后，功率穩定度可優于±1%，瞬時線寬小于100kHz，5分鐘內譜線穩定度小于20MHz。連續（CW）輸出功率400mW~50W。

應用：適合對功率密度穩定度要求較高和峰值功率較高的工業應用，以及頻譜儀校準、氣體探測，包括SF6氣體泄露等、掃描近場光學顯微鏡(SNOM)的激發光源。

規格書 尺寸圖 使用說明書

產品參數：

產品型號	L3S	L4S	L5S	AL20S	AL30S	AL50S
平均功率	400mwatt	1watt	5watt	20watt	30watt	50watt
M2	＜1.1	＜1.1	＜1.1	＜1.1	＜1.1	＜1.2
光腰直徑	2.4mm	2.4mm	2.4mm	2.4mm	2.4mm	2.4mm
光腰位置	輸出鏡	輸出鏡	輸出鏡	輸出鏡	輸出鏡	輸出鏡
全角發散角	5.5mrad	5.5mrad	5.5mrad	5.5mrad	5.5mrad	5.5mrad
功率穩定性	±2%	±2%	±2%	±2%	±2%	±2%
波長(μm)	10.3~10.8	10.3~10.8	10.3~10.8	10.5~10.7	10.5~10.7	10.5~10.7
上升時間(μs)	200	200	200	200	100	100
下降時間(μs)	200	200	200	200	100	100
電壓	12VDC	12VDC	28VDC	28VDC	36VDC	28VDC
電流	4Amp	4Amp	7Amp	14Amp	15Amp	28Amp
冷卻方式	強制風冷	強制風冷/水冷	強制水冷	風冷/水冷	風冷/水冷	水冷
工作溫度	5-40℃	5-40℃	5-40℃	5-40℃	5-40℃	5-40℃
光管尺寸 長×寬×高	190.5x114.3x63.5	317.5x114.3x63.5	317.5x63.5x58.4	529.3x100x159	529.3x100x159 (風冷)	785x152.4x152.1 (水冷)
電源尺寸長×寬×高	170x51x60	170x51x60	243.9x68.6x86.4	243.9x145x86.4	243.9x145x86.4	330x122x150
可選2項	* L3及L4光管尺寸不包含散熱片、水冷管或散熱風扇等體積 * AL30S有特殊波長9.3μm、10.3μm可選 * AL20S及AL30S有超脈沖及雙功能型號可選 * 線偏振輸出對應型號L3SL,L4SL,L5SL,MeritSL，偏振方向：水平 * S型可配置LineTracker,功率穩定度可提升到±1% * 線偏振、Line Tracker、特殊波長、Piezo等
